시마노 허브정비

흔히들 요렇게 풀르시죠?
여기서부터 시마노허브의 악명과 오명이 시작되었으니......

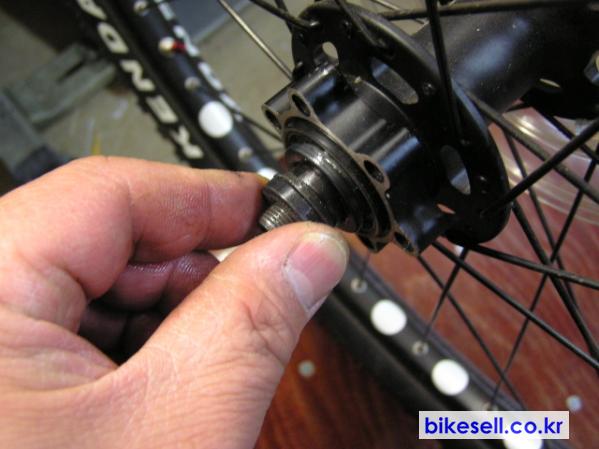

스프라켓쪽 넛트가 먼저 풀리면서,
수명 다하실때까지, 손으로만 돌려잠그시다가,
왜 내허브는 단단히 잠궜는데도 조금만타면, 허브가 풀렸네....
아무리 디스크를 조절해도 칼을 갈아버리네...
이런 숫한 모함 들어가다가 결국에는 장터로 팔려가는 비참한 신세가 됩니다.
이번기회에 시마노허브의 정비를 확실히하여서,
지름신도 방지하고,
나라경제에 보탬도되고,
내친김에 지구도 함 구해봅시다....ㅎㅎㅎㅎ

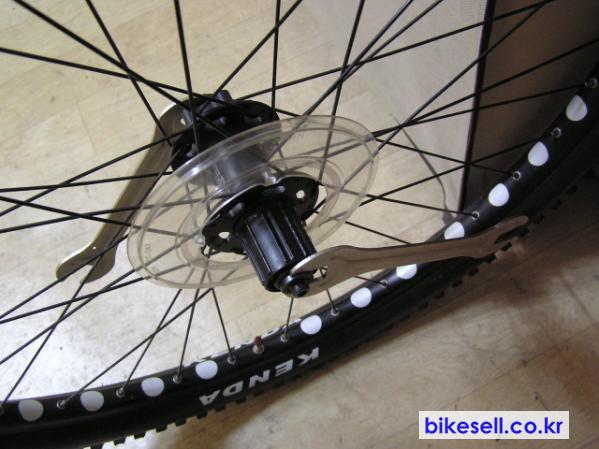

스프라켓바디 반대쪽에서 풀르셔야 합니다.
바깥 17, 안 15



캬! 명필....므흣....

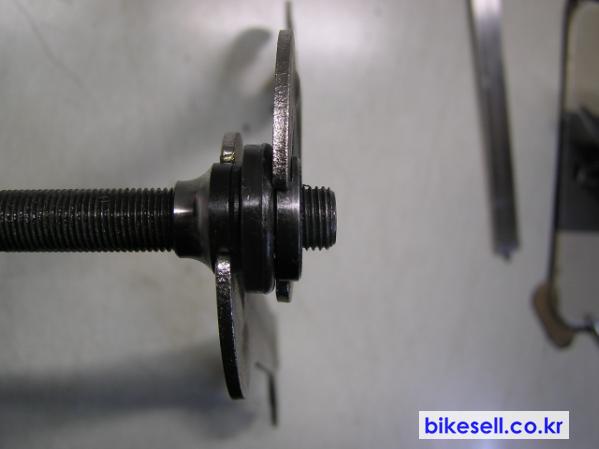

스프라켓 바디쪽 콘넛트 뭉치입니다.
말단은 5.5mm를 유지합니다.
사진에는 5mm로 나와있으나, 양쪽을 정확히 나누니 5.5mm가 나옵니다.



기왕에 분해한김에 스프라켓쪽 콘넛트 뭉치도 분해하여 보았습니다.
글씨가....ㅎㄷㄷ



요 순서대로 조립하십니다.

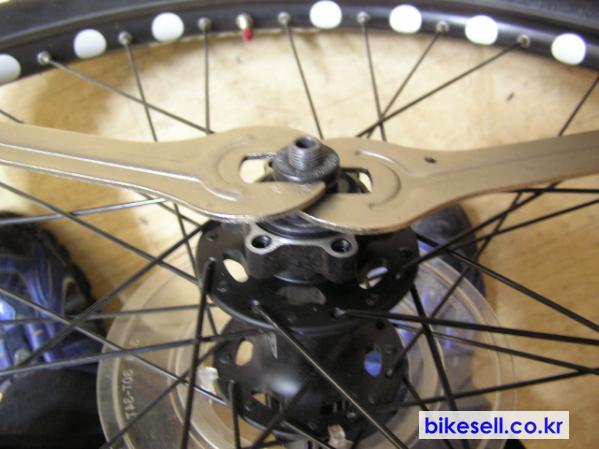

콘렌치 바깥17, 안15 를 이용하여 완전히 조임니다.
말단은 5.5mm유지합니다.

스프라켓쪽으로 끼우시고, 반대편을 조립합니다.
손으로 꽉 조임니다.

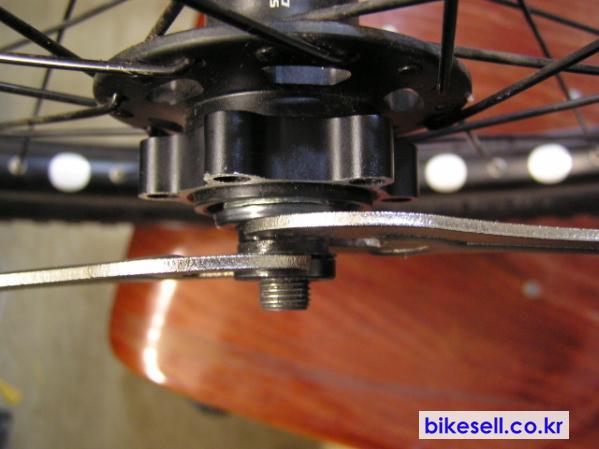

시마노허브의 백미! 유격조절하기 입니다.
역시 콘렌치는 바깥 17, 안 15 입니다.


이작업은 글로는 설명이 안되오며,
여러번, 수십번 반복하시면, 심장깊숙이 감이 자리잡습니다.
빡빡하지도, 헐겁지도않는 오묘한 경지에 도달하십니다.

(독까스님글)


시마노 허브는 사실 상당히 정비가 쉬운 물건입니다...
다만 분해 조립시 몇가지 주의점과 노하우가 필요한데
가장 곤란하게 느끼시는 것이 아마도 조립시의 베어링 유격 조절일듯 합니다.
손재주나 눈썰미가 있으신 분들은 대부분 쉽게 조립하실텐데
그러지 못하신 분들을 위해 간단한 꽁수입니다.
보통 너트를 꽉 조임과 동시에 유격조절까지 동시에 해결하려 고생들하시는데...
조임과 동시에 유격도 완벽하게 조절하는건 사실 불가능합니다.
그림을 보시면 쉽게 이해하시겠지만
아예 약간의 유격이 있는 상태로 너트를 서로 적당히 단단하게 조입니다.
너무 강하게 조이면 유격을 조절할수 없으니 적당히...
그 후 베어링 유격을 확인해가면서
반대쪽 너트를 잡고 아우터너트만 안쪽으로 아주 조금씩 조여들어가면
아~ 주 쉽게 유격이 조절되죠
그리고 일거양득으로 인너너트와의 체결도 무지하게 강하고 단단하게 조여들어가집니다.
그래도 이해가 안되신다면 댓글을...
(독까스님의글)
